Τσερνόμπιλ: τι συνέβη και γιατί ο RBMK ήταν διαφορετικός

Ένας αντιδραστήρας από σωλήνες και τούβλα, όχι από δοχείο

Ο αντιδραστήρας που καταστράφηκε στο Τσερνόμπιλ ανήκε στην οικογένεια RBMK, μια σχεδιαστική γραμμή με λογική αρκετά διαφορετική από εκείνη που επικράτησε στη Δύση. Δεν είχε ενιαίο χαλύβδινο δοχείο πίεσης γύρω από την ενεργό ζώνη. Είχε μια τεράστια στοίβα από τούβλα γραφίτη, διάτρητη από κατακόρυφους σωλήνες πίεσης. Μέσα σε κάθε σωλήνα κάθονταν οι δέσμες καυσίμου και ανέβαινε νερό, που έβραζε καθώς έπαιρνε τη θερμότητα της σχάσης. Ο ατμός χωριζόταν από το νερό σε τύμπανα και πήγαινε απευθείας στους στροβίλους.

Η επιλογή έλυνε πραγματικά προβλήματα της εποχής της. Ο γραφίτης επιβραδύνει τα νετρόνια αποδοτικά χωρίς να τα απορροφά, οπότε ο αντιδραστήρας μπορούσε να δουλέψει με ελαφρώς εμπλουτισμένο καύσιμο, δηλαδή με λιγότερο ουράνιο-235 μέσα στη δέσμη. Η κατασκευή από σωλήνες και τούβλα δεν απαιτούσε βιομηχανία ικανή να σφυρηλατήσει τεράστια δοχεία πίεσης. Και επειδή κάθε κανάλι ήταν αυτοτελές, το καύσιμο άλλαζε με τον αντιδραστήρα σε λειτουργία, χωρίς σταματήματα για ανεφοδιασμό.

Το τίμημα ήταν το μέγεθος. Για να δουλέψει με γραφίτη, η ενεργός ζώνη έπρεπε να είναι πολύ μεγαλύτερη από εκείνη ενός αντιδραστήρα ελαφρού νερού ίδιας ισχύος. Ένα σώμα τέτοιων διαστάσεων δεν συμπεριφέρεται νετρονικά σαν ενιαίο σύνολο. Οι περιοχές του συνδέονται χαλαρά μεταξύ τους, οπότε η μία μπορεί να ανεβάζει ισχύ ενώ η άλλη την κατεβάζει, με τον μέσο όρο στα όργανα του θαλάμου ελέγχου να δείχνει ήρεμος.

Δύο υλικά, δύο ρόλοι: εδώ κρύβεται το πρόβλημα

Κάθε σχάση βγάζει νετρόνια με μεγάλη ταχύτητα. Για να συντηρηθεί η αλυσιδωτή αντίδραση σε καύσιμο χαμηλού εμπλουτισμού, αυτά τα νετρόνια πρέπει να επιβραδυνθούν. Τη δουλειά την κάνει ο επιβραδυντής. Στους αντιδραστήρες όπου το νερό είναι ταυτόχρονα ψυκτικό και επιβραδυντής, το ίδιο υγρό κάνει και τις δύο δουλειές. Στον RBMK οι δουλειές είναι μοιρασμένες: ο γραφίτης επιβραδύνει, το νερό ψύχει και επιπλέον απορροφά ένα μέρος των νετρονίων.

Όταν ένας αντιδραστήρας ελαφρού νερού χάνει νερό, χάνει ταυτόχρονα και τον επιβραδυντή του. Τα νετρόνια μένουν γρήγορα, η σχάση δυσκολεύει, η ισχύς πέφτει από μόνη της. Η φυσική δουλεύει υπέρ του χειριστή, πριν προλάβει να επέμβει οποιοδήποτε σύστημα. Στον RBMK, όταν το νερό εξατμίζεται και στη θέση του μένουν φυσαλίδες, ο γραφίτης παραμένει εκεί και συνεχίζει να επιβραδύνει. Αυτό που φεύγει είναι κυρίως ο απορροφητής. Η αντίδραση δεν σβήνει, εντείνεται.

Ο βρόχος κλείνει μόνος του. Περισσότερος ατμός σημαίνει μεγαλύτερη δραστικότητα, μεγαλύτερη δραστικότητα σημαίνει περισσότερη θερμότητα, περισσότερη θερμότητα σημαίνει ακόμη περισσότερο ατμό. Αυτό είναι ο θετικός συντελεστής κενού, και τρέχει σε χρόνο πολύ μικρότερο από τον χρόνο αντίδρασης ανθρώπου. Το πόσο έντονος γίνεται εξαρτάται από τη διάταξη: από το πόσο έχει καεί το καύσιμο και από το πόσες ράβδοι ελέγχου βρίσκονται μέσα στην ενεργό ζώνη. Σε ορισμένες καταστάσεις λειτουργίας γινόταν το κυρίαρχο φαινόμενο.

Γιατί η χαμηλή ισχύς ήταν η επικίνδυνη περιοχή

Όταν ένας αντιδραστήρας κατεβάζει απότομα ισχύ, μέσα στο καύσιμο συσσωρεύεται ξένον, ένα προϊόν σχάσης που ρουφάει νετρόνια. Η ενεργός ζώνη «δηλητηριάζεται» και τείνει να σβήσει μόνη της. Για να κρατηθεί σε λειτουργία, οι χειριστές πρέπει να τραβήξουν ράβδοι ελέγχου προς τα έξω. Κάθε ράβδος που βγαίνει αφαιρεί ένα κομμάτι από το απόθεμα με το οποίο σβήνεις γρήγορα τον αντιδραστήρα.

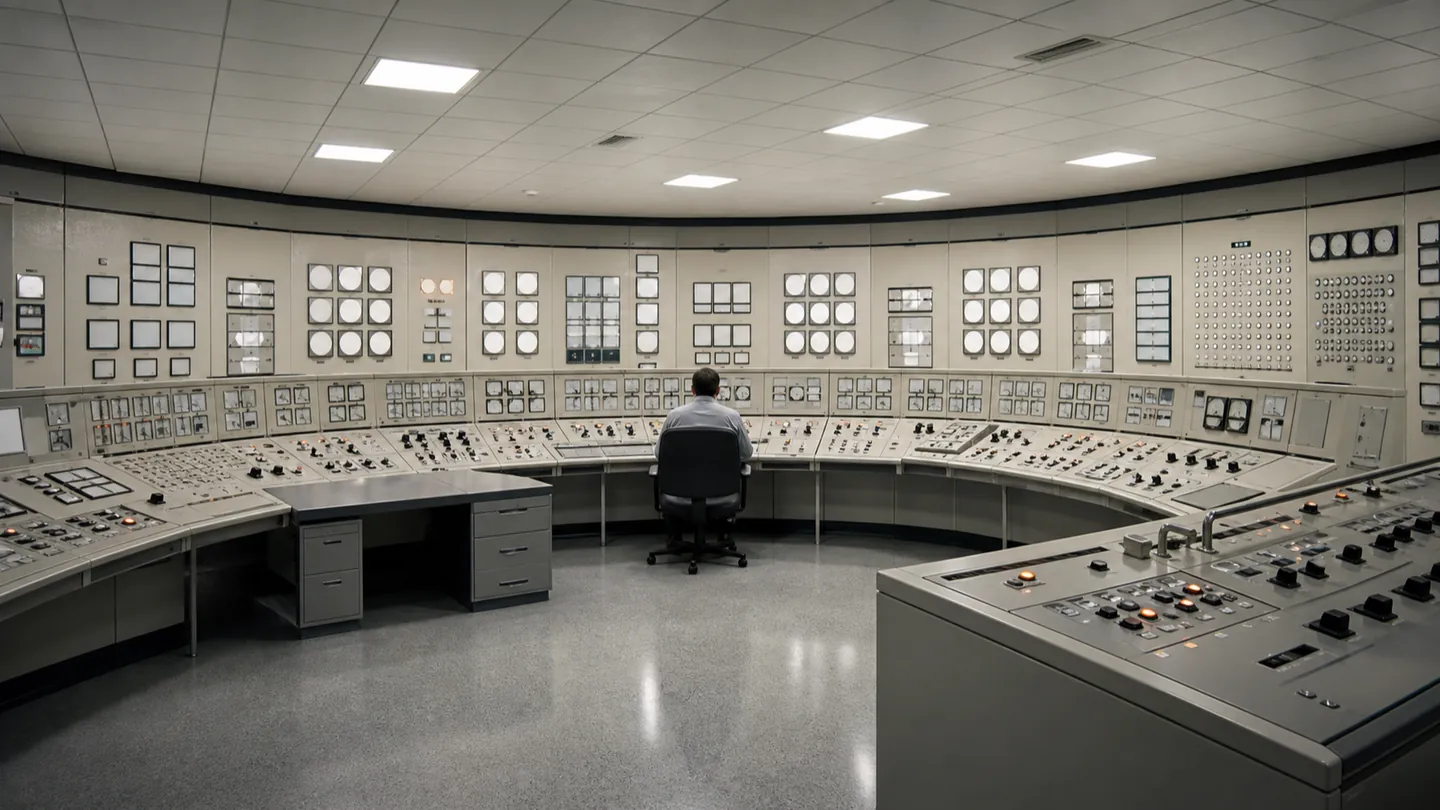

Ο κανονισμός όριζε κατώτατο όριο για αυτό το απόθεμα, το περιθώριο δραστικότητας. Το όριο όμως παρουσιαζόταν στα πληρώματα σαν λειτουργικός περιορισμός, όχι σαν η γραμμή πίσω από την οποία ο αντιδραστήρας γίνεται άλλο μηχάνημα. Δεν υπήρχε αξιόπιστη άμεση ένδειξη του περιθωρίου στον θάλαμο ελέγχου, ενώ ο υπολογισμός του ήταν αργός. Ένα κρίσιμο μέγεθος για την ασφάλεια δεν το έβλεπε κανείς σε πραγματικό χρόνο.

Πάνω σε αυτό προστίθεται η χαλαρή σύνδεση των περιοχών της ενεργού ζώνης. Με λίγες ράβδοι μέσα, οι τοπικές ταλαντώσεις ισχύος δεν συγκρατούνται. Σε χαμηλή ισχύ, με μεγάλη παροχή νερού και λίγη θερμότητα, το ψυκτικό φτάνει στην είσοδο των καναλιών κοντά στο σημείο βρασμού. Οτιδήποτε ανεβάσει λίγο τη θερμοκρασία παράγει αμέσως ατμό σε όλη την έκταση της ζώνης, και ο θετικός συντελεστής κενού βρίσκει τις καλύτερες συνθήκες του.

Η ράβδος που πρόσθετε δραστικότητα πριν την αφαιρέσει

Οι ράβδοι ελέγχου του RBMK δεν ήταν σκέτοι απορροφητές. Κάτω από το απορροφητικό τμήμα κρεμόταν ένας κύλινδρος γραφίτη, ένας εκτοπιστής. Ο λόγος ήταν πρακτικός: με τη ράβδο τραβηγμένη έξω, ο εκτοπιστής κρατούσε γραφίτη μέσα στο κανάλι ώστε να μη γεμίζει με νερό, που θα απορροφούσε νετρόνια και θα χαλούσε την απόδοση.

Με τη ράβδο τελείως τραβηγμένη, στο κάτω μέρος του καναλιού έμενε νερό. Μόλις η ράβδος αρχίζει να κατεβαίνει, το πρώτο πράγμα που μπαίνει στη ζώνη δεν είναι ο απορροφητής, είναι ο γραφίτης του εκτοπιστή, που σπρώχνει το νερό έξω. Στην κάτω περιοχή της ενεργού ζώνης η δραστικότητα ανεβαίνει αντί να πέσει. Η κάθοδος ήταν αργή, οπότε αυτή η αρχική ώθηση κρατούσε αισθητό χρόνο.

Σε ήρεμη ενεργό ζώνη το φαινόμενο περνά απαρατήρητο. Σε ενεργό ζώνη με σχεδόν όλες τις ράβδοι τραβηγμένες και με την ισχύ συγκεντρωμένη χαμηλά, το πάτημα του κουμπιού άμεσης παύσης έγινε η σκανδάλη. Η εντολή που υποτίθεται ότι τερματίζει την αντίδραση την τροφοδότησε. Το χαρακτηριστικό είχε παρατηρηθεί νωρίτερα σε δοκιμές εκκίνησης άλλης μονάδας και είχε αναφερθεί, χωρίς να μεταφραστεί σε τροποποίηση του σχεδιασμού ή σε προειδοποίηση προς όσους δούλευαν στους θαλάμους ελέγχου.

Τι έλειπε γύρω από την ενεργό ζώνη

Ο σταθμός δεν ήταν χωρίς προστασία. Υπήρχε σύστημα εντοπισμού ατυχήματος, δηλαδή θάλαμοι με νερό κάτω από τον αντιδραστήρα, σχεδιασμένοι να δεχτούν και να συμπυκνώσουν τον ατμό από τη ρήξη σωληνώσεων. Το σενάριο σχεδιασμού ήταν τοπική βλάβη σε περιορισμένο τμήμα του κυκλώματος. Δεν ήταν η ταυτόχρονη καταστροφή των καναλιών σε όλη την ενεργό ζώνη.

Ένα περιοριστικό κέλυφος δυτικού τύπου είναι κάτι άλλο: στεγανό κέλυφος από σκυρόδεμα και χάλυβα, χτισμένο να κρατήσει μέσα του πίεση και ραδιενεργά υλικά όταν σπάσει το κύριο κύκλωμα. Πάνω από ενεργό ζώνη τέτοιου μεγέθους, με μηχανή ανεφοδιασμού που πρέπει να κινείται από πάνω της για να αλλάζει καύσιμο εν λειτουργία, ένα τέτοιο κέλυφος ήταν δύσκολο και ακριβό. Ο χώρος του αντιδραστήρα έμεινε βιομηχανικό κτίριο με αφαιρούμενα θωρακιστικά στοιχεία στην οροφή της ζώνης.

Η διαφορά φάνηκε την ώρα του ατυχήματος. Όταν έσπασαν τα κανάλια, η πίεση σήκωσε τη βαριά πλάκα θωράκισης πάνω από την ενεργό ζώνη και το κτίριο άνοιξε προς τον ουρανό. Ο γραφίτης, καυτός και εκτεθειμένος στον αέρα, πήρε φωτιά και κάηκε για μεγάλο διάστημα. Η φωτιά έδωσε στο ραδιενεργό υλικό θερμική άνωση, το ανέβασε ψηλά, και έτσι μεταφέρθηκε πολύ μακριά από τον σταθμό. Η τελευταία φυσική μπάρα ανάμεσα στο καύσιμο και στην ατμόσφαιρα απλώς δεν υπήρχε.

Η δοκιμή και οι παρακάμψεις που οδήγησαν εκεί

Η δοκιμή απαντούσε σε εύλογη ερώτηση ασφάλειας. Αν χαθεί το ρεύμα από το δίκτυο, οι αντλίες κυκλοφορίας σταματούν, ενώ η ενεργός ζώνη συνεχίζει να βγάζει παραμένουσα θερμότητα και θέλει ψύξη. Οι εφεδρικές γεννήτριες ντίζελ χρειάζονται λίγο χρόνο για να πάρουν φορτίο. Το ερώτημα ήταν αν η αδράνεια του στροβίλου που εκτονώνεται μπορεί να τροφοδοτήσει τις αντλίες σε αυτό ακριβώς το κενό.

Η δοκιμή αντιμετωπίστηκε ως ηλεκτρολογική εργασία. Το πρόγραμμά της δεν πέρασε από τον έλεγχο που θα άξιζε ένα πείραμα με την ενεργό ζώνη σε ασυνήθιστη κατάσταση, ούτε είχε καθαρά κριτήρια διακοπής. Συστήματα ασφαλείας απομονώθηκαν ώστε να μη διακόψουν την εξέλιξη, και η αυτόματη προστασία παραμερίστηκε στην πράξη. Η εγκατάσταση έμεινε να κρατιέται από την κρίση ανθρώπων που δούλευαν με ελλιπή εικόνα.

Η εκτέλεση ολίσθησε. Ο διαχειριστής του δικτύου ζήτησε να κρατηθεί η μονάδα σε ισχύ, η δοκιμή μετατέθηκε, και έφτασε τελικά σε βάρδια που δεν την είχε προετοιμάσει. Κατά την κάθοδο η ισχύς κατέρρευσε πολύ κάτω από το επιδιωκόμενο επίπεδο. Αντί να σταματήσουν, ανέβασαν πάλι την ισχύ τραβώντας ράβδοι, με το περιθώριο δραστικότητας πεσμένο κάτω από το επιτρεπτό. Η ενεργός ζώνη έφτασε στη διάταξη όπου η θετική ανάδραση ήταν έντονη και το φρένο ξεκινούσε ανάποδα.

Η αλληλουχία δεν χρειάζεται κακοπροαίρετους ανθρώπους για να εξηγηθεί. Χρειάζεται ένα μηχάνημα με κρυφή περιοχή αστάθειας, εγχειρίδια που δεν έλεγαν γιατί τα όρια είναι όρια, και οργάνωση όπου η τήρηση του προγράμματος ζύγιζε περισσότερο από την ερώτηση «τι γίνεται αν».

Τι είδους έκρηξη ήταν, και τι δεν ήταν

Δεν ήταν πυρηνική έκρηξη τύπου όπλου, και η διάκριση δεν είναι λεπτολογία. Ένα όπλο απαιτεί υλικό πολύ υψηλού εμπλουτισμού και γεωμετρία που το συμπιέζει και το κρατά υπερκρίσιμο για ελάχιστο χρόνο, με μηχανισμούς που δεν υπάρχουν πουθενά μέσα σε πυρηνικό σταθμό ηλεκτροπαραγωγής. Το καύσιμο ενός αντιδραστήρα ισχύος δεν μπορεί να κάνει αυτό, ούτε κατά λάθος ούτε επίτηδες.

Αυτό που έγινε ήταν απότομη εκτόξευση ισχύος, μέσα σε κλάσμα του χρόνου που χρειάζεται οποιοδήποτε σύστημα για να αντιδράσει. Το καύσιμο υπερθερμάνθηκε και θρυμματίστηκε, έδωσε ακαριαία τη θερμότητά του στο νερό, και ο ατμός που παρήχθη έσπασε τα κανάλια. Η αρχική έκρηξη ήταν έκρηξη ατμού, καθαρά μηχανικό φαινόμενο. Για την έκρηξη που ακολούθησε, οι εξηγήσεις διαφέρουν μεταξύ των μελετών και περιλαμβάνουν την ταχύτατη παραγωγή ατμού και την ανάφλεξη υδρογόνου από την αντίδραση του ζιρκονίου με τον ατμό σε υψηλή θερμοκρασία.

Η σημασία του γεγονότος δεν βρίσκεται στην ενέργεια της έκρηξης καθαυτή. Βρίσκεται στο ότι η έκρηξη και η πυρκαγιά που ακολούθησε διέσπειραν υλικό της ενεργού ζώνης έξω από κάθε φράγμα. Οι εκτιμήσεις για τις συνέπειες στην υγεία και στο περιβάλλον διαφέρουν ανά μελέτη, ανάλογα με τον πληθυσμό που εξετάζεται, τη μεθοδολογία και τις παραδοχές. Δεν παρατίθεται εδώ κανένα μέγεθος. Τα σχετικά στοιχεία θα προστεθούν με ρητή αναφορά στην πηγή τους.

Τι άλλαξε παγκοσμίως μετά

Η μεγαλύτερη αλλαγή αφορούσε τον τρόπο σκέψης πριν από τον εξοπλισμό. Ο κλάδος ονόμασε και όρισε την κουλτούρα ασφάλειας ως αντικείμενο που ελέγχεται και αξιολογείται: ποιος έχει δικαίωμα να σταματήσει μια εργασία, πώς αναφέρεται ένα σφάλμα χωρίς φόβο τιμωρίας, πώς εξηγείται στο πλήρωμα το γιατί πίσω από κάθε όριο. Ένα όριο που το ξέρεις μόνο ως αριθμό σε εγχειρίδιο, κάποια στιγμή θα το παραβιάσεις με ήσυχη συνείδηση.

Άλλη αλλαγή αφορά τον ρυθμιστή. Η εποπτεία ξεχωρίζει θεσμικά από αυτόν που λειτουργεί τον σταθμό και από αυτόν που προωθεί την τεχνολογία. Ανεξάρτητος ρυθμιστής σημαίνει δικό του νομικό καθεστώς, δικό του προσωπικό και προϋπολογισμό, εξουσία να επιβάλει όρους και να σταματήσει λειτουργία, και υποχρέωση να δημοσιοποιεί τα ευρήματά του. Στην Ευρωπαϊκή Ένωση η απαίτηση αυτή είναι σήμερα νομική υποχρέωση των κρατών μελών, όχι θέμα καλής πρακτικής.

Η τρίτη γραμμή αλλαγών είναι το άνοιγμα του κλάδου στον έλεγχο από ομοτίμους. Πριν, ένα εύρημα σε μια χώρα μπορούσε να μείνει μέσα στη χώρα. Οι μηχανισμοί που στήθηκαν μετά υπάρχουν ακριβώς για να μη μένει, και δίνουν σε ένα πλήρωμα την εμπειρία σταθμών που δεν έχει επισκεφθεί ποτέ.

Στους ίδιους τους RBMK που συνέχισαν να λειτουργούν έγιναν επεμβάσεις πάνω στα σημεία αυτού του κειμένου: υψηλότερος εμπλουτισμός καυσίμου και πρόσθετοι σταθεροί απορροφητές για να μειωθεί ο συντελεστής κενού, αλλαγμένη γεωμετρία και ταχύτερη κάθοδος των ράβδων ώστε η εντολή παύσης να μη δίνει αρχική ώθηση, συνεχής παρακολούθηση του περιθωρίου δραστικότητας με αυτόματο περιορισμό. Μερικές μονάδες αυτού του τύπου λειτουργούν ακόμη, με αυτές τις τροποποιήσεις και υπό εποπτεία.

Ο RBMK δεν είναι το ίδιο μηχάνημα με τους αντιδραστήρες της Φουκουσίμα, ούτε με τα σημερινά σχέδια Gen III/III+, ούτε με τους μικρούς αρθρωτούς αντιδραστήρες. Οι μηχανισμοί των ατυχημάτων διαφέρουν, όπως διαφέρουν και οι απαντήσεις που δόθηκαν σε καθέναν. Σοβαρό ατύχημα δεν είναι αδύνατο σε καμία κατηγορία. Ο σχεδιασμός και η εποπτεία στοχεύουν στο να μειωθεί η πιθανότητα και να περιοριστούν οι συνέπειες, όχι να δηλωθεί ότι το ενδεχόμενο εξαφανίστηκε.

• Ένωση φορέων εκμετάλλευσης που οργανώνει αξιολογήσεις από ομοτίμους και υποχρεωτική ανταλλαγή λειτουργικής εμπειρίας ανάμεσα σε σταθμούς διαφορετικών χωρών.
• Αποστολές αξιολόγησης λειτουργικής ασφάλειας υπό τον διεθνή οργανισμό, με ομάδες ξένων ειδικών μέσα στον σταθμό και δημόσια συμπεράσματα.
• Συμβάσεις για την έγκαιρη ενημέρωση σε περίπτωση πυρηνικού ατυχήματος και για την αμοιβαία συνδρομή σε έκτακτη ανάγκη.
• Σύμβαση για την πυρηνική ασφάλεια, με εθνικές εκθέσεις που εξετάζονται από τα υπόλοιπα συμβαλλόμενα κράτη.
• Κοινή κλίμακα ταξινόμησης πυρηνικών και ραδιολογικών συμβάντων, ώστε η σοβαρότητα να επικοινωνείται με τον ίδιο τρόπο παντού.
