Φουκουσίμα: τι απέτυχε τεχνικά και τι διδάχθηκε

Η σειρά των γεγονότων: τι δούλεψε και τι όχι

Το ατύχημα στη Φουκουσίμα δεν ξεκίνησε από κάτι που χάλασε μέσα στον αντιδραστήρα. Ξεκίνησε έξω, με ισχυρό σεισμό κάτω από τον βυθό. Οι μονάδες που λειτουργούσαν εκείνη την ώρα ανίχνευσαν την εδαφική κίνηση και τα συστήματα προστασίας οδήγησαν αυτόματα τις ράβδους ελέγχου μέσα στην ενεργό ζώνη. Η αλυσιδωτή αντίδραση έσβησε σχεδόν ακαριαία, χωρίς παρέμβαση χειριστή. Αυτό το κομμάτι δούλεψε όπως ήταν σχεδιασμένο, και καλό είναι να μείνει στο μυαλό του αναγνώστη, γιατί όλη η υπόλοιπη ιστορία εξηγείται από αυτό που δεν έσβησε μαζί.

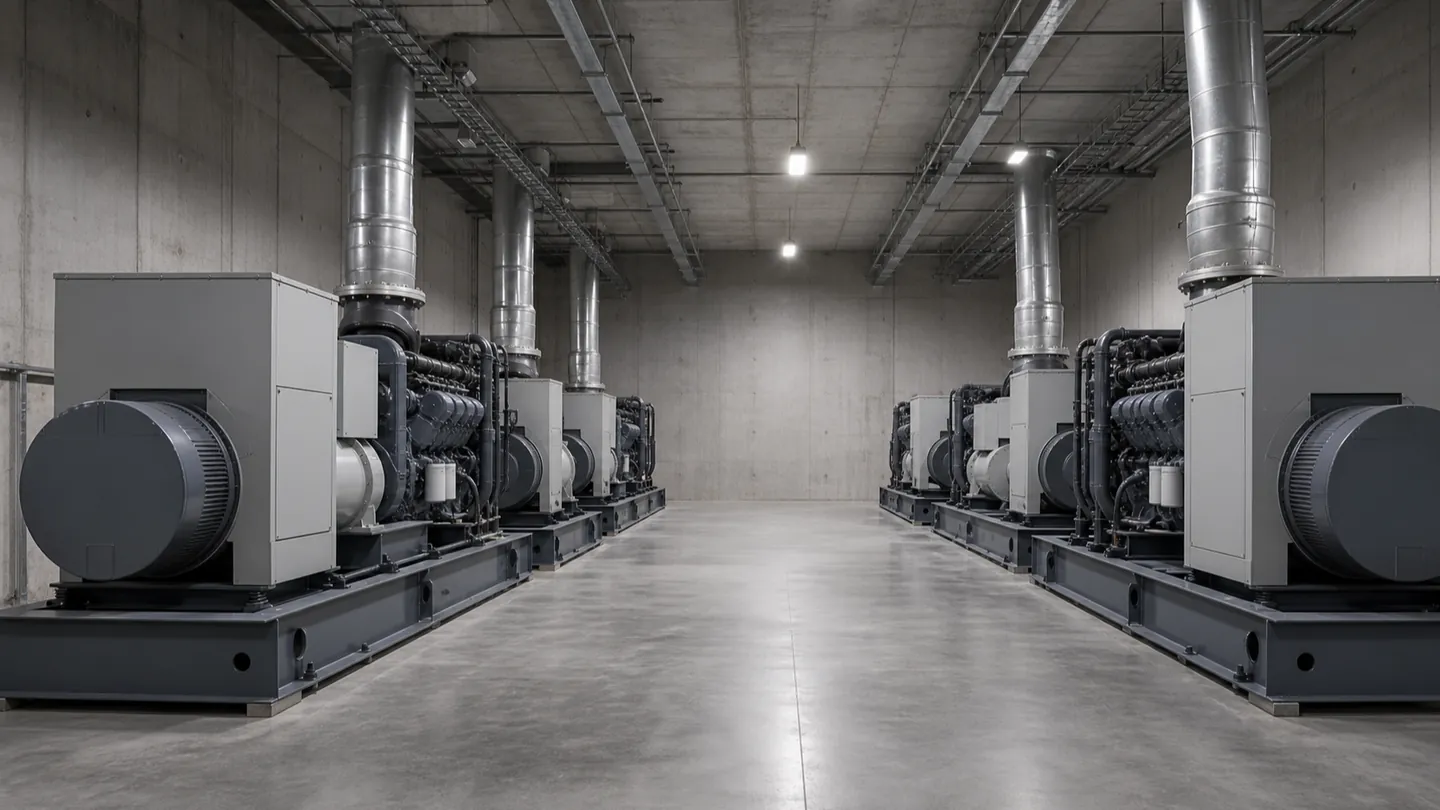

Ο ίδιος σεισμός γκρέμισε πυλώνες και γραμμές μεταφοράς στην ευρύτερη περιοχή. Ο σταθμός έχασε την εξωτερική τροφοδοσία, δηλαδή το ρεύμα που παίρνει από το δίκτυο για να κινεί τις αντλίες και τα συστήματά του. Ακριβώς για αυτή την περίπτωση υπάρχουν τα εφεδρικά ντιζελοηλεκτρικά συγκροτήματα, και ξεκίνησαν κανονικά. Ο σταθμός βρισκόταν σε γνωστή, μελετημένη κατάσταση.

Το τσουνάμι έφτασε αργότερα. Πέρασε πάνω από τα παράκτια έργα προστασίας, μπήκε στο επίπεδο όπου κάθονται τα κτίρια και κατέβηκε στα υπόγεια. Εκεί βρίσκονταν οι εφεδρικές γεννήτριες, οι ηλεκτρικοί πίνακες διανομής και οι συστοιχίες συσσωρευτών. Το νερό τα έβγαλε από τη μέση μαζικά, και μαζί βγήκαν και οι αντλίες στην ακτή που έστελναν τη θερμότητα στη θάλασσα. Ο σταθμός έμεινε χωρίς εναλλασσόμενο ρεύμα και, όπου κράτησαν λίγο περισσότερο οι συσσωρευτές, σύντομα και χωρίς συνεχές.

Από εκείνη τη στιγμή το ερώτημα ήταν ένα και μοναδικό: πώς φεύγει η θερμότητα από το καύσιμο. Όσα ακολούθησαν είναι απαντήσεις σε αυτό το ερώτημα, καλές και κακές.

Η σχάση σταμάτησε, η θερμότητα όχι

Όταν μπαίνουν οι ράβδοι ελέγχου, σταματά η αλυσιδωτή αντίδραση. Δεν σταματά η παραγωγή θερμότητας. Τα θραύσματα που έχουν ήδη δημιουργηθεί μέσα στο καύσιμο είναι ραδιενεργά και συνεχίζουν να διασπώνται, και κάθε διάσπαση αφήνει ενέργεια στο υλικό γύρω της. Αυτή είναι η παραμένουσα θερμότητα, και υπάρχει σε κάθε αντιδραστήρα που λειτούργησε, ανεξάρτητα από τον τύπο του.

Η ισχύς της πέφτει απότομα αμέσως μετά τη διακοπή, όμως δεν μηδενίζεται. Έχει μακριά ουρά που εξασθενεί αργά, οπότε μια ενεργός ζώνη που μόλις σταμάτησε χρειάζεται απαγωγή θερμότητας για πολύ καιρό μετά. Το ίδιο ισχύει και για το αναλωμένο καύσιμο που κάθεται στις δεξαμενές δίπλα στον αντιδραστήρα. Η ψύξη είναι συνεχής υποχρέωση από τη στιγμή που θα μπει καύσιμο μέσα.

Χωρίς αντλίες, το νερό μέσα στο δοχείο βράζει και η στάθμη κατεβαίνει. Όσο το καύσιμο είναι σκεπασμένο, το νερό παίρνει τη θερμότητα και τη μεταφέρει μακριά. Μόλις ξεσκεπαστεί, μένει μόνο ατμός γύρω του, και ο ατμός είναι κακός μεταφορέας. Η θερμοκρασία του περιβλήματος ανεβαίνει γρήγορα, και από ένα σημείο και μετά ανεβαίνει μόνη της.

Σε κάποιες μονάδες υπήρχαν συστήματα που κινούνται με τον ίδιο τον ατμό του αντιδραστήρα, χωρίς ρεύμα δικτύου, και κράτησαν για ένα διάστημα. Χρειάζονταν όμως συνεχές ρεύμα για να ανοιγοκλείνουν βαλβίδες και για να δίνουν ένδειξη στον θάλαμο ελέγχου. Όταν άδειασαν οι συστοιχίες, οι χειριστές έμειναν χωρίς φως, χωρίς όργανα και χωρίς τηλεχειρισμό. Έπρεπε να πάρουν αποφάσεις για μια ενεργό ζώνη που δεν μπορούσαν να δουν.

Το σχεδιαστικό λάθος: όλες οι εφεδρείες στο ίδιο σημείο

Η ασφάλεια σε έναν πυρηνικό σταθμό ηλεκτροπαραγωγής στηρίζεται σε πολλαπλά, ανεξάρτητα μεταξύ τους μέσα για την ίδια δουλειά. Η λογική είναι στατιστική: αν κάθε μέσο αστοχεί σπάνια και οι αστοχίες είναι ασυσχέτιστες μεταξύ τους, η πιθανότητα να πέσουν όλα μαζί γίνεται πολύ μικρή. Η λέξη «ασυσχέτιστες» κάνει όλη τη δουλειά μέσα στην πρόταση.

Η πλημμύρα ακύρωσε ακριβώς αυτό. Οι εφεδρικές γεννήτριες, οι πίνακες που μοιράζουν το ρεύμα τους και οι συσσωρευτές βρίσκονταν σε χαμηλά σημεία, πολλά από αυτά σε υπόγεια. Απέναντι στον σεισμό η επιλογή είχε λογική: χαμηλά, μέσα σε βαριές κατασκευές, με μικρές μετακινήσεις. Απέναντι στο νερό η ίδια επιλογή σήμαινε ότι ένα μόνο γεγονός τα έβρισκε όλα ταυτόχρονα. Η εφεδρεία ήταν πολλαπλή στον αριθμό και μοναδική στην τρωτότητα.

Υπάρχει και το σκέλος της στάθμης σχεδιασμού. Το ύψος του δαπέδου του σταθμού και τα παράκτια έργα είχαν οριστεί από ιστορικά δεδομένα που υποτιμούσαν τον κίνδυνο. Όταν ο πραγματικός κίνδυνος ξεπερνά τη βάση σχεδιασμού, ένα καλά μελετημένο σύστημα οφείλει να χάνει επιδόσεις σταδιακά και να αφήνει περιθώριο κίνησης. Εδώ η μετάβαση ήταν απότομη, χωρίς ενδιάμεσο στάδιο: κάτω από τη στάθμη δούλευαν όλα, λίγο πιο πάνω τίποτα.

Και η τελική δεξαμενή θερμότητας ήταν η θάλασσα, ενώ ο εξοπλισμός που την έφτανε καθόταν στην ακτή, εκτεθειμένος στο ίδιο ακριβώς νερό. Ο σχεδιασμός είχε προβλέψει την απώλεια του δικτύου και την απώλεια των γεννητριών ως χωριστά ενδεχόμενα. Δεν είχε προβλέψει ένα γεγονός που τα φέρνει όλα ταυτόχρονα, μαζί με την πρόσβαση, τον φωτισμό και τις επικοινωνίες.

Το υδρογόνο και οι εκρήξεις στα κτίρια

Το καύσιμο είναι κλεισμένο σε σωλήνες από κράμα ζιρκονίου. Το υλικό επιλέγεται γιατί αφήνει τα νετρόνια να περνούν και αντέχει τις συνθήκες λειτουργίας. Σε υψηλή θερμοκρασία όμως αντιδρά με τον ατμό: το ζιρκόνιο αρπάζει το οξυγόνο από το μόριο του νερού και ελευθερώνει υδρογόνο. Η αντίδραση βγάζει και δική της θερμότητα, οπότε ζεσταίνει κι άλλο το καύσιμο και τρέχει ακόμη πιο γρήγορα. Από εκεί και πέρα η ζώνη πηγαίνει προς τη ζημιά και την τήξη μόνη της.

Το υδρογόνο μαζεύτηκε μέσα στο περιοριστικό κέλυφος. Εκεί η ατμόσφαιρα ήταν αδρανοποιημένη με άζωτο, ώστε να μην υπάρχει οξυγόνο για ανάφλεξη. Καθώς όμως η πίεση και η θερμοκρασία ανέβαιναν, το κέλυφος άρχισε να χάνει από φλάντζες και διελεύσεις, και το αέριο βρήκε δρόμο προς τους πάνω ορόφους του κτιρίου του αντιδραστήρα, όπου υπήρχε κανονικός αέρας.

Το υδρογόνο αναφλέγεται εύκολα και σε μεγάλο εύρος αναλογιών με τον αέρα. Οι εκρήξεις που είδε όλος ο κόσμος στην τηλεόραση ήταν χημικές εκρήξεις υδρογόνου στα κτίρια, όχι πυρηνικές εκρήξεις. Η διάκριση δεν είναι λεπτολογία. Έδειχνε τι είχε ήδη συμβεί μέσα, δηλαδή ότι το περίβλημα του καυσίμου είχε φτάσει σε θερμοκρασίες οξείδωσης, και ταυτόχρονα η ίδια η έκρηξη κατέστρεψε τα κτίρια, γέμισε τον χώρο με συντρίμμια και δυσκόλεψε τη δουλειά των συνεργείων.

Οι ομάδες προσπαθούσαν παράλληλα να εκτονώσουν το κέλυφος, ώστε να πέσει η πίεση και να μπορέσει να μπει νερό από έξω. Η εκτόνωση ήθελε ρεύμα, πεπιεσμένο αέρα και πρόσβαση σε χώρους με υψηλή ακτινοβολία, και οι διαδρομές της περνούσαν από σημεία που μοιράζονταν με άλλα κτίρια. Η κίνηση που προστάτευε το κέλυφος έστελνε αέριο εκεί που δεν το ήθελε κανείς.

Γιατί δεν είναι Τσερνόμπιλ

Τα ατυχήματα του Τσερνόμπιλ και της Φουκουσίμα μπαίνουν συνήθως στην ίδια πρόταση. Μηχανικά δεν έχουν σχεδόν τίποτα κοινό: διαφορετικός σχεδιασμός, διαφορετικός μηχανισμός, διαφορετική κλίμακα χρόνου.

Στο Τσερνόμπιλ ο αντιδραστήρας ήταν τύπου RBMK, με γραφίτη ως επιβραδυντή και νερό που έβραζε μέσα σε σωλήνες πίεσης. Σε εκείνη την κατάσταση λειτουργίας, η δημιουργία ατμού μέσα στην ενεργό ζώνη αύξανε την ισχύ αντί να τη μειώνει. Το ατύχημα ξεκίνησε με τον αντιδραστήρα σε λειτουργία, κατά τη διάρκεια δοκιμής, και εξελίχθηκε ως ανεξέλεγκτη ανάβαση ισχύος. Η ενέργεια βγήκε μέσα στην ίδια τη ζώνη σε ελάχιστο χρόνο και διέλυσε τη ζώνη μαζί με το κτίριο. Ο γραφίτης κάηκε για μεγάλο διάστημα, οπότε ραδιενεργό υλικό ανέβηκε ψηλά στην ατμόσφαιρα. Περιοριστικό κέλυφος όπως το εννοεί ο δυτικός σχεδιασμός δεν υπήρχε.

Στη Φουκουσίμα η σχάση είχε σταματήσει πριν καν αρχίσει το πρόβλημα. Η θερμότητα ερχόταν από τη διάσπαση των θραυσμάτων, όχι από αλυσιδωτή αντίδραση, και η εξέλιξη κράτησε ώρες και μέρες αντί για στιγμές. Υπήρχε περιοριστικό κέλυφος, το οποίο δοκιμάστηκε σκληρά και έχασε στεγανότητα, αλλά υπήρχε και συγκράτησε το μεγαλύτερο μέρος. Η διαφυγή έγινε από εκτονώσεις και διαρροές, όχι από ανοιχτή ζώνη που καιγόταν στον αέρα.

Η σύγκριση δεν γίνεται για να βγει βαθμολογία σοβαρότητας. Γίνεται γιατί ένας σχεδιασμός δεν κληρονομεί τα ελαττώματα ενός άλλου: το RBMK, οι μονάδες της Φουκουσίμα, οι σημερινοί αντιδραστήρες Gen III και Gen III+ και τα μικρά αρθρωτά σχέδια είναι διαφορετικά μηχανήματα με διαφορετική συμπεριφορά σε βλάβη. Αυτό δεν σημαίνει ότι το σοβαρό ατύχημα είναι αδύνατο. Σημαίνει ότι το ερώτημα «τι μπορεί να πάει στραβά» απαντιέται χωριστά για κάθε σχέδιο και για κάθε θέση.

Τι άλλαξε στον εξοπλισμό και τον σχεδιασμό

Η αλλαγή ξεκίνησε από τη μελέτη των εξωτερικών κινδύνων. Οι σταθμοί ξαναπέρασαν από εκτίμηση για σεισμό, πλημμύρα, ακραίο καιρό και συνδυασμούς τους, με μεθόδους που δεν σταματούν στο ιστορικό αρχείο της περιοχής. Στην Ευρώπη έγιναν συστηματικοί έλεγχοι αντοχής σε όλα τα εργοστάσια, με ερώτημα το τι συμβαίνει πέρα από τη βάση σχεδιασμού και σε ποιο ακριβώς σημείο σπάει η αλυσίδα της άμυνας.

Ακολούθησε ο φορητός εξοπλισμός. Κάθε σταθμός κρατά πλέον κινητές αντλίες, γεννήτριες, σωληνώσεις και συσσωρευτές σε ψηλά και θωρακισμένα σημεία, μαζί με έτοιμα σημεία σύνδεσης πάνω στα μόνιμα δίκτυα, ώστε να μη χρειάζεται αυτοσχεδιασμός την ώρα του συμβάντος. Πάνω από αυτό υπάρχουν περιφερειακά κέντρα υποστήριξης, που στέλνουν εξοπλισμό και προσωπικό σε σταθμό αποκομμένο από τον έξω κόσμο.

Για το υδρογόνο μπήκαν παθητικοί συνδυαστές. Είναι απλές διατάξεις με καταλύτη, χωρίς ρεύμα και χωρίς εντολή από χειριστή: μόλις εμφανιστεί υδρογόνο, το ενώνουν με το οξυγόνο σε χαμηλή συγκέντρωση, πριν φτάσει σε αναλογία που αναφλέγεται. Μαζί ήρθαν θωρακισμένες διατάξεις εκτόνωσης του κελύφους με φίλτρα, ώστε η αποσυμπίεση να μη γίνεται με το κόστος που είχε τότε.

Άλλαξαν και πράγματα που δεν φαίνονται. Όργανα και καλωδιώσεις πιστοποιούνται για συνθήκες σοβαρού ατυχήματος, οι συστοιχίες συσσωρευτών έχουν μεγαλύτερη αυτονομία, και οι δεξαμενές αναλωμένου καυσίμου απέκτησαν δική τους ένδειξη στάθμης και δική τους διαδρομή τροφοδοσίας νερού. Στα νεότερα σχέδια Gen III+ ένα μέρος της ψύξης δουλεύει με βαρύτητα και φυσική κυκλοφορία για ένα διάστημα χωρίς καθόλου ρεύμα, ώστε το πρώτο κρίσιμο διάστημα να μην εξαρτάται από γεννήτρια που πρέπει να ξεκινήσει.

Τι άλλαξε στη ρύθμιση και την οργάνωση

Το τεχνικό κομμάτι δεν εξηγεί από μόνο του γιατί η τρωτότητα δεν είχε διορθωθεί νωρίτερα. Στην Ιαπωνία, η αρχή που επόπτευε την ασφάλεια βρισκόταν οργανωτικά κοντά στον φορέα που προωθούσε την πυρηνική ενέργεια. Όταν ο ελεγκτής και ο υποστηρικτής μιας δραστηριότητας κάθονται στο ίδιο οργανόγραμμα, οι δυσάρεστες εκτιμήσεις κινδύνου έχουν μικρότερη πιθανότητα να καταλήξουν σε υποχρεωτικές αλλαγές με κόστος.

Μετά το ατύχημα η χώρα συγκρότησε νέα ρυθμιστική αρχή, θεσμικά ξεχωριστή από την πολιτική προώθησης της ενέργειας, με δικό της προσωπικό και με εξουσία να επιβάλλει διακοπή λειτουργίας. Το ίδιο ερώτημα, ποιος ελέγχει ποιον και με ποια ανεξαρτησία, ξανασυζητήθηκε και σε άλλες χώρες. Ο ρόλος του ρυθμιστή είναι να αδειοδοτεί, να επιθεωρεί, να επιβάλλει και να σταματά λειτουργία όταν κρίνει ότι πρέπει. Δεν είναι υποστηρικτής της τεχνολογίας και δεν πρέπει να εμφανίζεται ως τέτοιος από κανέναν.

Άλλαξε και ο τρόπος που ετοιμάζεται ένα εργοστάσιο για το κακό σενάριο. Οι οδηγίες διαχείρισης σοβαρού ατυχήματος γράφτηκαν ξανά για την περίπτωση που χτυπιούνται πολλές μονάδες μαζί στην ίδια θέση, γιατί η παλιά παραδοχή ότι η διπλανή μονάδα δανείζει προσωπικό, ρεύμα και νερό κατέρρευσε την ίδια νύχτα. Οι ασκήσεις γίνονται πλέον με σενάρια πλήρους απώλειας τροφοδοσίας, με λιγοστό προσωπικό, με κατεστραμμένους δρόμους γύρω από τη θέση και με επικοινωνίες που δεν δουλεύουν.

Πέρα από τον ρυθμιστή, οι φορείς λειτουργίας ελέγχονται και μεταξύ τους, με αποστολές ομοτίμων και διεθνείς επιθεωρήσεις που μπαίνουν στον σταθμό και διαβάζουν αρχεία συντήρησης και συμβάντων. Η λογική είναι απλή: μια ομάδα που δουλεύει χρόνια στον ίδιο σταθμό παύει να βλέπει τα ρίσκα που έχει συνηθίσει.

Τι δεν λέει αυτό το κείμενο

Το κείμενο περιγράφει μηχανισμό, αιτιότητα και σειρά γεγονότων. Δεν δίνει μεγέθη. Για τις συνέπειες στην υγεία και στον πληθυσμό, οι εκτιμήσεις διαφέρουν ανάλογα με τη μελέτη, τη μεθοδολογία και το τι ακριβώς μετράει η καθεμιά. Θα προστεθούν εδώ με ονομαστική αναφορά πηγής, όχι από μνήμη.

Το ίδιο ισχύει για την εσωτερική κατάσταση των ενεργών ζωνών. Όσα ξέρουμε προέρχονται από μετρήσεις, ρομποτικές επιθεωρήσεις και υπολογιστικά μοντέλα, και συμπληρώνονται όσο προχωρά ο παροπλισμός, ο οποίος τρέχει σε κλίμακα δεκαετιών και δεν έχει τελειώσει.

Η σειρά που περιγράφηκε παραπάνω είναι ο κοινός μηχανισμός. Κάθε μονάδα είχε τη δική της εξέλιξη, με διαφορετικά συστήματα να κρατούν για διαφορετικό διάστημα και με διαφορετικές ενέργειες από τα συνεργεία. Όποιος θέλει το λεπτομερές χρονολόγιο ανά μονάδα πρέπει να πάει στις επίσημες εκθέσεις έρευνας, όχι σε ένα κείμενο εξήγησης.
